产品特性:全自动 | 是否进口:否 | 产地:河北 |
加工定制:否 | 品牌:龙韬 | 型号:互感器全自动检定装置 |
外形尺寸:L 445×W 330×H 140mm | 适用范围:电力行业 | 产品名称:互感器全自动检定装置 |
货号:1600 | 产品认证:CCC | 特色服务:质保 |
最小包装数:1 | 订货号:1600 | 物料编号:20201120 |
型号报价:150000.00 | 是否跨境货源:否 |

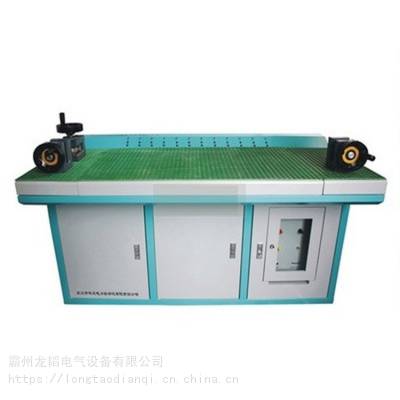

装置由互感器校验仪、FY98电流电压负载箱、调压控制部分、专用测试线、大电流导线、自升流电流标准、自升压电压标准、专用联机线、互感器校验软件等主要部分组成。
功能特点
采用320240点阵液晶,全中文操作界面,界面美观;
***表、比差、角差采用特大字体显示,方便用户观测;
完全满足JJG314-2010和JJG314-2010要求,自动***,自动采样,自动化整;
用户可以选择全自动电脑控制,自动校验仪控制,手动控制三种测量方法;
自动切换负载箱,减少人工操作,降低操作失误;
自动判断极性错误,变比错误;自动切换量程;
上位机软件可以显示误差曲线;具有虚拟仪器开放功能;
解决S级测量问题;解除阻容移相电路不稳定的问题。
技术指标
互感器校验仪主要技术指标:
1、 测量范围:
同相分量(%): 0.0001~200.0 分辨率:0.0001;
正交分量(分):0.001~700.0 分辨率:0.001;
阻抗(Ω):0.0001~20.0 分辨率:0.0001;
导纳(ms):0.0001~20.0 分辨率:0.0001。
2、 基本误差:
同相分量:ΔX=±(X×2%+Y×2%)±Dx;
正交分量:ΔY=±(Y×2%+X×2%×34.38)±Dy;
“X”、“Y”——仪器的显示值,“Dx,Dy”——仪器的量化误差。
***表:1.5级。
3、 输出电流、输出电压:2级。
4、 工作范围:
电流:(1%~149%)In (In =***);
(5%~149%)In (In =1A);
电压:(5%~149%)Un (Un =100V,150V,100V/);
(5%~149%)Un (Un =100V/3)。
5、 工作负荷:
电流:TO对TX<0.12Ω cosΦ=1;
电压:a对x<0.25VA (100V);
6、 极性错误指示:
额定工作电流(电压)的5%以上,误差超过180%时,应对如极性指示。
7、 变比错误指示:
额定工作电流(电压)的5%以上,误差超过30%而小于180%时,应有变比错误指示。
FY98负荷箱主要技术指标:
1、 型号: FY98 试验电压:2kV
2、 功率因素:0.8,1.0 额定频率:50Hz
3、 额定电流:*** 额定电压:100V
4、 电流范围:5%~120% 电压范围:20%~120%
5、 额定容量(电流):2.5~60VA (电压)1.25~158.75VA
6、 准确度(电流):±3%±0.025VA (电压)±3%±0.1VA
