| 产品特性：充气式 | 是否进口：否 | 产地：河北 |
| 加工定制：否 | 品牌：龙韬 | 型号：充气式试验变压器 |
| 外形尺寸：1mm | 适用范围：电力行业 | 产品名称：充气式试验变压器 |
| 货号：1605 | 产品认证：CCC | 特色服务：质保 |
| 最小包装数：1 | 订货号：1605 | 物料编号：2020112 |
| 型号报价：12000.00 | 是否跨境货源：否 |

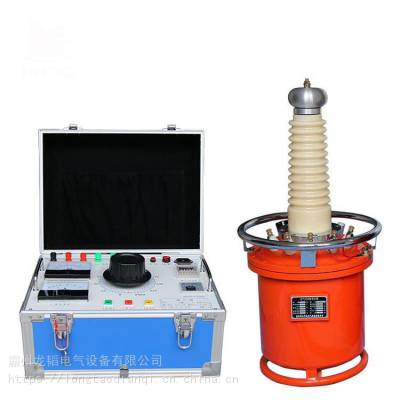

试验变压器介绍:
生产销售高压电力检测设备；高压试验变压器概述：本公司依据《试验变压器***》、行业标准《JB/T9641-1999》自行研制生产的轻型交流、交直流两用油浸式和充气式（SF6）系列变压器，具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验，是高压试验中的重要设备。
高压试验变压器产品结构：
本系列轻型高压试验变压器采用单框式铁芯结构。初级绕组绕在铁芯上，高压绕组在外。这种同轴布置有效地减少了漏磁
高压试验变压器工作原理：
本系列轻型高压试验变压器为单相变压器，经操作箱（台）内调压器（100KVA以上调压器外附）输出可调的0~200V或0~400V电压至试验变压器的初级绕组，根据电磁感应原理，在次级绕组可获得可调的高电压。单台交直流试验变压器工作接线原理见附图一；高压套管中装有高压硅堆，串接在高压回路中作半波整流。当短路杆将高压硅堆短接时，输出的高压为工频交流。拧出短路杆时输出的高压为直流。
可两台或三台试验变压器串级获得更高电压。试验变压器串级使用接线原理见附图二。串级高压试验变压器有很大的优越性，因为整个装置由几台单台试验变压器组成，单台试验变压器体积小、重量轻，便于运输和安装。它既可串接成高出几倍单台试验变压器的额定电压输出而组合使用，又可分开成几套单台试验变压器单独使用。附图二中，在***级和***级的每个单台试验变压器中都有一励磁绕组A1、C1和A2、C2。低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压器I、II、III的输出电压分别是V1、V2、V3、。励磁绕组A1、C1给***级试验变压器的初级绕组供电；***级试验变压器II的励磁绕组A2、C2给第三级试验变压器III的初级绕组供电。***级试验变压器II和第三级试验变压器III的箱体对地分别在V1和V1+V2的高电位上，箱体对地是绝缘的，试验变压器I的箱体接地。所以***级、***级、第三级试验变压器对地电压分别为V1、V1+V2、V1+V2+V3，其额定容量则分别为3P、2P、1P。
